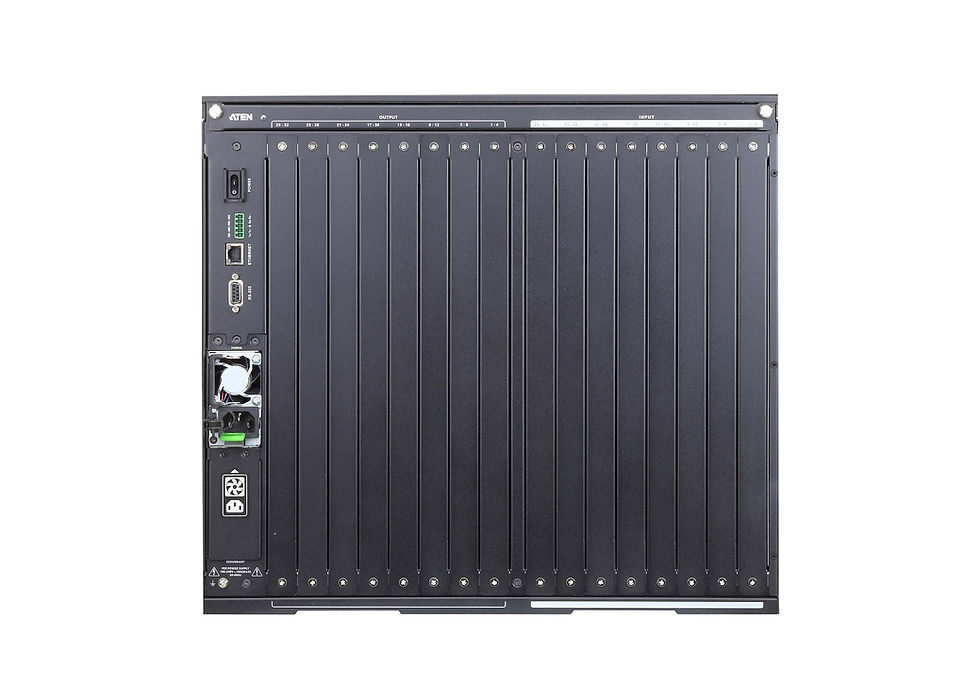

VM3250模組化矩陣式切換器Gen. 2提供進階的存取與即時控制功能，透過單台系統便能即時控制多重近端和遠端AV 輸入裝置及顯示裝置。VM3250讓使用者只需輕按前面板按鍵，即可獨立切換視訊和/ 或音訊內容並傳送至各種螢幕、顯示裝置、投影機和/或喇叭。內建的升頻器可高效轉譯影像格式，以確保無縫、即時的切換與顯示。此外，前面板的LCD顯示讓使用者可快速檢視目前各連接埠的連線狀態。此切換器並提供可選擇的EDID模式，以針對不同的螢幕支援最佳的跨螢幕解析度。
ATEN模組化矩陣式切換器解決方案具備精密且可靠的設計，提供最佳的影音配置及控管維護解決方案。它整合了榮獲紅點大獎的ATEN GUI（使用者圖像化介面），使用者只需透過網路即可隨時隨地連線進行設定。透過直覺化的網頁式介面，除了可查看視訊源的即時影像串流、設定電視牆配置，並可利用日曆排程功能事先排定特定時段內欲播放的設定檔，協助您提高配置效率並降低操作成本。 VM3250的擴充十分簡易，並支援一系列可熱插拔的ATEN I/O板卡。它具備自動訊號轉換功能，可支援各種數位/類比視訊介面的搭配組合，包括光纖、HDBaseT、DisplayPort、HDMI、DVI、3G-SDI 及VGA。模組化、可擴充的特性使VM3250尤為適用於大型AV應用，像是廣播電(視) 台、交通和運輸相關的控制室、緊急服務中心和任何需要客製化、高速影音訊號中繼轉換的應用場合。
板卡輸入 | 8 x 插槽 |
板卡輸出 | 8 x 插槽 |
視訊輸入 | |
介面 | 視安裝之I/O板卡而定 |
最大資料傳輸速率 | 22.5 Gbps |
音源 | |
輸入 | 視安裝之輸入板卡而定 |
輸出 | 視安裝之輸出板卡而定 |
控制 | |
RS-232 | 連接介面: 1 x DB-9 母頭 (黑) 串列控制Pin 配置: Pin2 = Tx, Pin 3=Rx, Pin 5= Gnd 傳輸速率及通訊協定： 傳輸速率: 19200, 資料位元: 8, 停止位元: 1, 同位元: 無, 流量控制: 無 |
RS-485/RS-422 | 連接介面: 1 x 螺絲接線端子台, 5 Pole |
乙太網路 | 連接介面: 1 x RJ-45 母頭 |
EDID 設定 | EDID 模式: 預設值 / Port1 / Remix / Customized (支援EDID Wizard) |
連接介面 | |
電源 | 1 x 3 針腳交流電源插座 |
電源 | |
最大輸入額定值 | 100 – 240 VAC; 50 - 60 Hz; 10 A |
耗電量 | AC110V:800W:239BTU/h AC220V:800W:236BTU/h 附註: ● 單位=瓦特：表示設備在沒有外部負載情況下的典型功率損耗 ● 單位= BTU/h：表示設備滿載時的功率損耗 |
作業環境 | |
操作溫度 | 0 - 40°C |
儲存溫度 | -20 - 60°C |
溼度 | 0 - 80% RH, 無凝結 |
機體屬性 | |
外殼材質 | 金屬 |
尺寸 - 長 x 寬 x 高 cm (公分), in. (英吋) | 48.20 x 47.19 x 39.90 cm (18.98 x 18.58 x 15.71 in.) |
重量 g (公克), kg (公斤), lb(英磅) | 18.20 kg ( 40.09 lb ) |
機架高度（空間） | 9U |
視訊輸入 | |
介面 | 16 x HDMI Type A 母頭 (黑) |
阻抗 | 100 Ω |
最大距離 | 最遠5公尺 |
視訊輸出 | |
介面 | 16 x HDMI Type A 母頭 (黑) (陣列模式): 1 x HDMI Type A 母頭 (黑) |
阻抗 | 100 Ω |
最大距離 | 最遠15公尺 |
視訊 | |
最大資料傳輸速率 | 6.75 Gbps (2.25 Gbps 每通道) |
最大像素時脈 | 225 MHz |
規範 | HDMI (3D, 色深) 相容於HDCP 1.4 消費性電子控制(CEC) |
最大解析度 | 最高1080p |
音源 | |
輸出 | 1 x Mini Stereo Jack 母頭 (綠色) |
控制 | |
RS-232 | 連接介面: 1 x DB-9 母頭 (黑) 傳輸速率及協定: 傳輸速率: 19200, 資料位元: 8, 停止位元:1, 同位元: 無, 流量控制: 無 |
乙太網路 | 1 x RJ-45 母頭 |
EDID 設定 | EDID 模式: Default / Port1 / Remix / Customized (支援EDID Wizard) |
開關 | |
電源 | 1 x 切換開關 |
連接介面 | |
電源 | 1 x 3 針式交流電插孔 |
電源 | |
最大輸入額定值 | 100-240 VAC; 50-60 Hz; 4.8A |
耗電量 | AC110V:124.5W:584BTU/h AC220V:121.8W:571BTU/h 附註: ● 單位=瓦特：表示設備在沒有外部負載情況下的典型功率損耗 ● 單位= BTU/h：表示設備滿載時的功率損耗 |
作業環境 | |
操作溫度 | 0-40°C |
儲存溫度 | -20 - 60°C |
溼度 | 0 - 80% RH, 無凝結 |
機體屬性 | |
外殼材質 | 金屬 |
重量 g (公克), kg (公斤), lb(英磅) | 7.86 kg ( 17.31 lb ) |
尺寸 - 長 x 寬 x 高 cm (公分), in. (英吋) | 43.24 x 38.18 x 8.80 cm (17.02 x 15.03 x 3.46 in.) |
