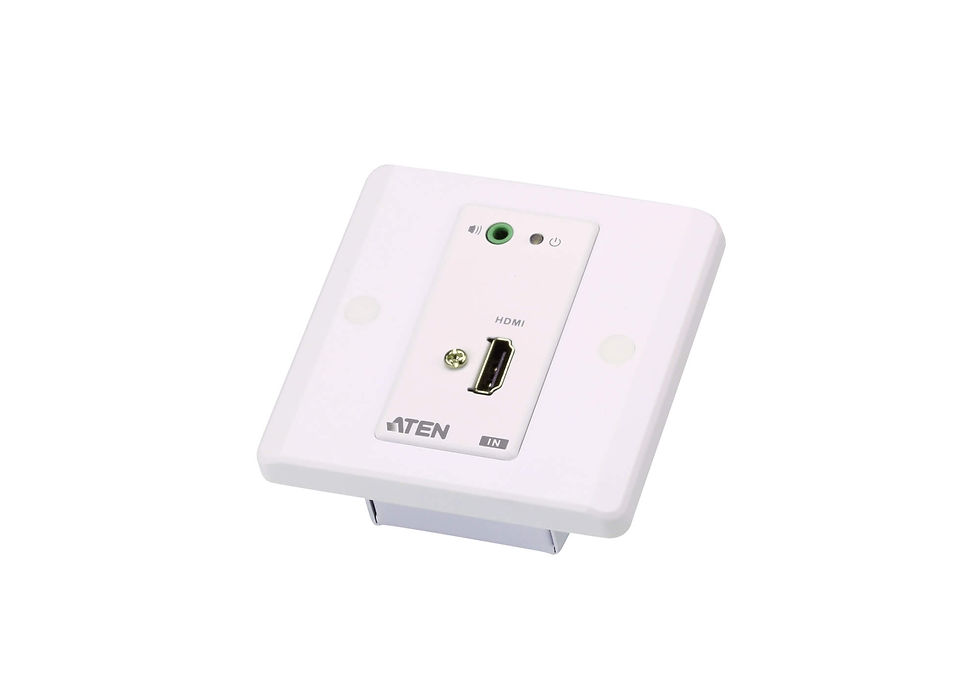

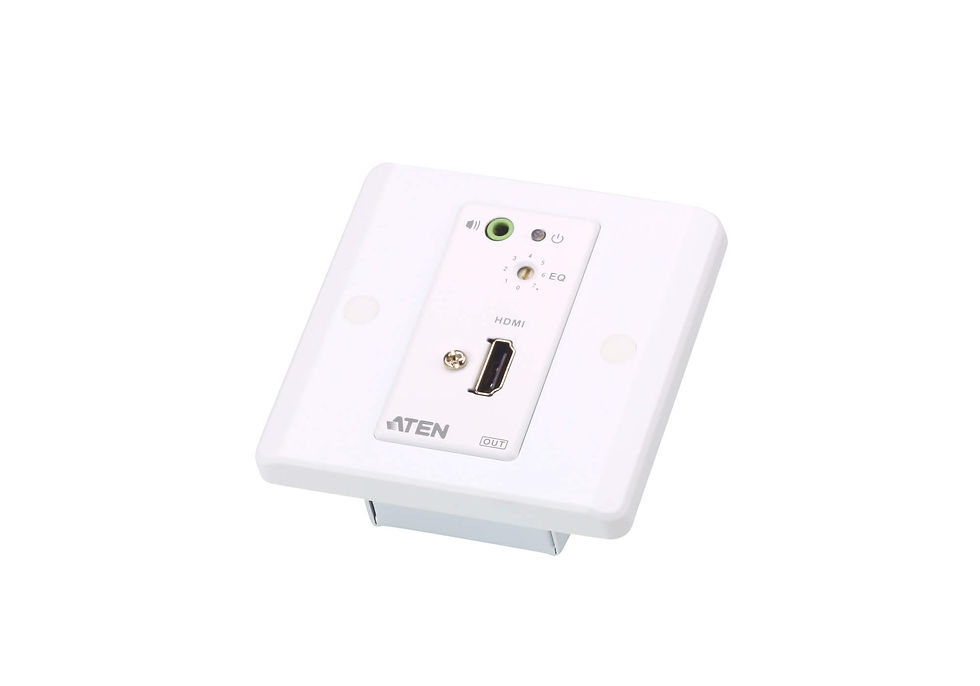

VE807 HDMI/Audio Cat 5 MK 蓋板嵌入式訊號延長器是專門為英國、新加坡、香港等適用MK 蓋板的單聯接線盒市場所設計。它使用Cat 5e/6 線材連接，能延伸HDMI 視訊及音訊訊號長達60 公尺遠。VE807 支援常用的寬螢幕格式，能確保遠距離傳輸的最佳影像品質。
VE807 透過使用第二條Cat 5e/6 線材於傳送端或接收端間傳輸電源訊號, EDID bypass 以及HDCP 訊號。VE807 精簡的嵌入式設計可簡化笨重繁雜的佈線與安裝，適用於會議廳、博物館、展示廳等重視環境美觀的場合。
使用兩條Cat 5e/6 線材連接近端與遠端裝置 – 一條傳輸影像與音訊；另一條傳輸電源訊號、EDID bypass 以及HDCP 訊號*
高畫質視訊解析度 – 最高可達1080p @ 60Hz (傳輸距離40 公尺)；1080i @ 60Hz (傳輸距離60 公尺)
適用於英國、新加坡、香港等市場的MK 蓋板單聯接線盒
8 段式同步化調整開關可優化顯示品質
視訊輸入 | ||
介面 | N/A | 1 x HDMI Type A 母頭 (黑) |
阻抗 | N/A | 100 Ω |
最大距離 | N/A | 3公尺 (2L-7D03H) |
視訊輸出 | ||
介面 | 1 x HDMI Type A 母頭 (黑) | N/A |
阻抗 | 100 Ω | N/A |
最大距離 | 3公尺 (2L-7D03H) | N/A |
視訊 | ||
最大資料傳輸速率 | 6.75 Gbps (2.25 Gbps Per Lane) | 6.75 Gbps (2.25 Gbps Per Lane) |
最大像素時脈 | 225 MHz | 225 MHz |
規範 | HDMI (3D, 色深) 相容HDCP | HDMI (3D, 色深) 相容HDCP |
最大解析度 / 距離 | 高達1080p@40公尺; 1080i@60公尺 | 高達1080p@40公尺; 1080i@60公尺 |
音源 | ||
輸入 | N/A | 1 x HDMI Type A 母頭 (黑) |
輸出 | 1 x HDMI Type A 母頭 (黑) | N/A |
連接介面 | ||
電源 | 1 x Terminal Block (綠) | 1 x Terminal Block (綠) |
耗電量 | DC9V:0.81W:4BTU/h 附註: ● 單位=瓦特：表示設備在沒有外部負載情況下的典型功率損耗 ● 單位= BTU/h：表示設備滿載時的功率損耗 | DC9V:1.35W:6BTU/h 附註: ● 單位=瓦特：表示設備在沒有外部負載情況下的典型功率損耗 ● 單位= BTU/h：表示設備滿載時的功率損耗 |
作業環境 | ||
操作溫度 | 0 - 50°C | 0 - 50°C |
儲存溫度 | -20 - 60°C | -20 - 60°C |
溼度 | 0-80% RH, 無凝結 | 0-80% RH, 無凝結 |
機體屬性 | ||
外殼材質 | 金屬 | 金屬 |
重量 g (公克), kg (公斤), lb(英磅) | 0.18 kg ( 0.4 lb ) | 0.18 kg ( 0.4 lb ) |
尺寸 - 長 x 寬 x 高 cm (公分), in. (英吋) | 6.86 x 4.44 x 4.00 cm (2.7 x 1.75 x 1.57 in.) | 6.86 x 4.44 x 4.00 cm (2.7 x 1.75 x 1.57 in.) |
